Ehitisteatise ja projekti koostamine Viljandi Linnavalitsusele EHRis

TEHNILINE SELETUSKIRI
Objekt: Olemasoleva terrassile varjualuse püstitamine


1. Üldandmed
Käesolev seletuskiri on koostatud elamu olemasolevale terrassile varjualuse ehitamiseks. Varjualuse eesmärk on kaitsta terrassi ja hoone fassaadi sademete eest ning parandada terrassi kasutusmugavust.
2. Konstruktiivne lahendus

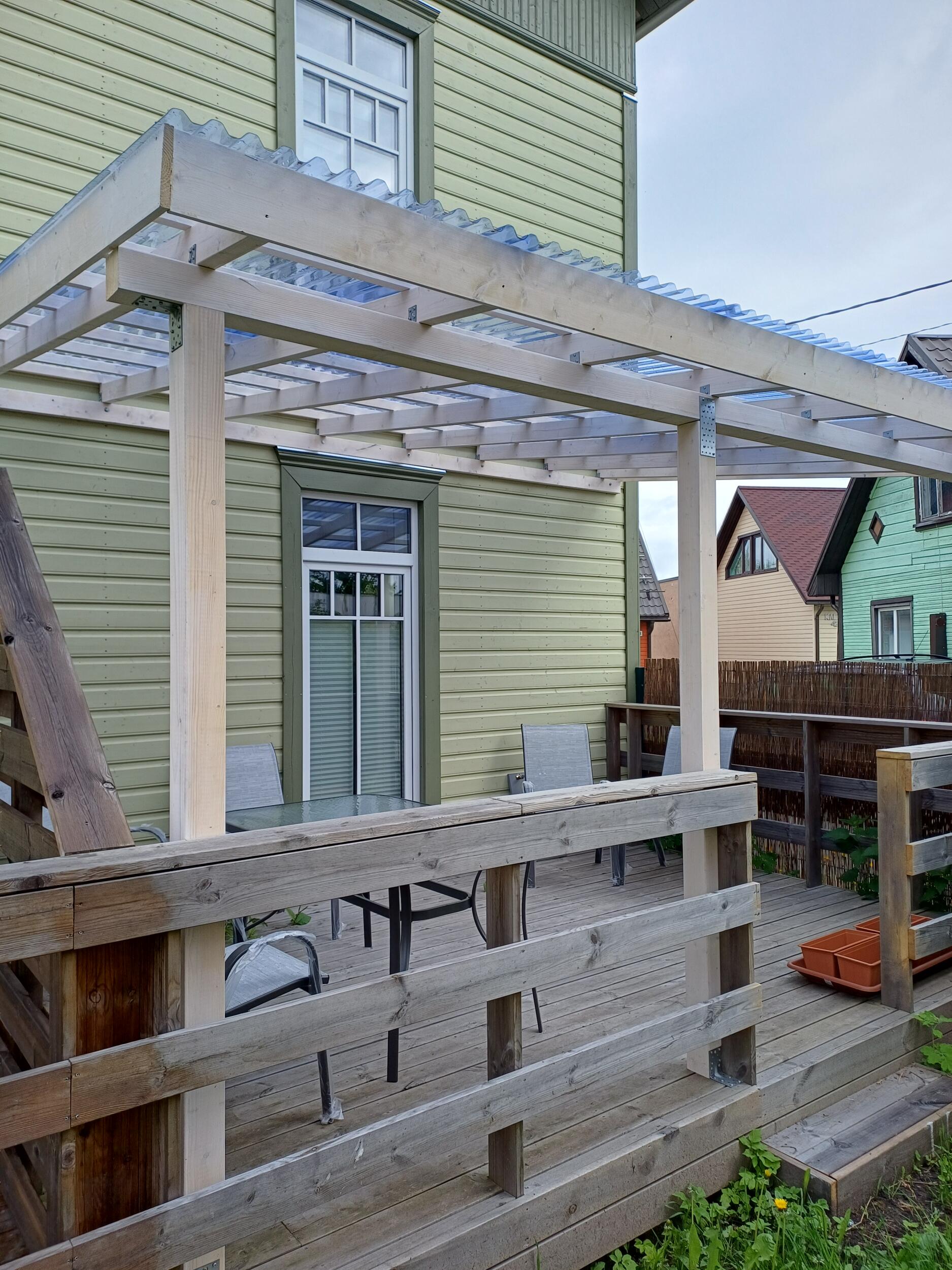

Varjualune on projekteeritud kerge puitkarkassrajatisena, mis kinnitub osaliselt hoone välisseinale ja toetub osaliselt olemasolevale terrassikonstruktsioonile.
Mõõdud ja kõrgused:
● Laius piki seina: 4,55 m
● Sügavus: 3,25 m
● Kõrgus seina ääres: 2,90 m
● Kõrgus eesmises servas: 2,45 m
● Katuse pindala: ca 14,8 m²
Põhikonstruktsioonid:
● Kandepostid: 3 tugiposti eesmises servas, ristlõikega 95x95 mm. Kinnituvad terrassile tugevdatud terasest nurgikutega (90x90 mm).
● Sillused: Eesmine kandev sillus 95x95 mm. Tagumine sillus (45x95 mm) kinnitatakse hoone välisseina karkassi külge.
● Sarikad: Ristlõikega 45x95 mm, paigaldussammuga 600 mm.
● Roovitus: Ristlõikega 45x45 mm, paigaldussammuga 400 mm.
3. Materjalid ja viimistlus
● Puitmaterjal: Kasutatakse hööveldatud ja immutatud okaspuupuitu.
● Viimistlus: Kogu puitkarkass viimistletakse valge puidupeitsiga.
● Katusekate: Läbipaistev PC-trapetsprofiil (polükarbonaat), mis tagab valguskülluse terrassil ja siseruumides.
4. Veejuhtimine ja tuleohutus
● Sajuveed: Katuse kalle (2,9 m -> 2,45 m) on suunatud hoonest eemale. Sajuvesi suunatakse haljasalale või olemasolevasse rennisüsteemi.
● Tuleohutus: Rajatis vastab TP-3 tulepüsivusklassile. Varjualune on avatud konstruktsiooniga ega suurenda hoone tulekoormust kriitiliselt.
5. Kokkuvõte
Ehitustegevusega ei muudeta hoone põhikonstruktsioonide kandevõimet. Varjualune on visuaalselt korrektne, tehniliselt turvaline ja järgib kinnistu senist ehitusjoont.
