Maja ehitusjoonised

ID 75286

Erahange
Projekteerimine

727 vaatamist

Prindi

Pakkumiste tegemine
kuni 19.08.2022
Võitja valik kuni
26.08.2022
3 Töö teostamine
ja hinnang

Hanke lõpp:	R, 19. august, 2022
Maakond:	Jõgevamaa
Muu asula:	Mustvee vald
Tööde algus:	R, 12. august, 2022 (Soovituslik)
Tööde lõpp:	K, 31. august, 2022 (Soovituslik)
Ehitusmaterjalid:	Töö tellija poolt
Soovin pakkumisi:	Summa kogu projektile

Teavita reeglite rikkumisest

Töö sisu

Tegemist on 1,5 korruselise puitkarkass majaga, millel on lintvundament. Vaja on lintvundamendi plaani koos tuulutusavade ja kõige sinna juurde kuuluvaga ning puitkarkassi ehitusjooniseid. Ehitusluba ja eelprojekt on olemas. Maapealse osa alune pind 149 ruutmeetrit. Uste ja akende jooniseid pole vaja.

Pildid, video ja failid

Hanke korraldaja: eraisik ID65060

Pakkumised

Pakkumisi kokku: 2

Ettevõte	Summa	Käibemaks	Lisatud	Vestlus
ID58268 Pakkuja profiil	1 550€ KM lisandub	KM lisandub	15.08.2022	Vestlus (0)
Pakkumise kirjeldus: Tere, Pakkumises on majale põhiprojekt. Pakkumise sees on: 1. vundamendi plaan, koormused vundamendile. Vundamendi tööprojekt ei ole hinnas, kuna vundament osaliselt ehitatud. 2. Hoone puitkarkass projekt + vajalikud sõlmed. (korruste plaanid, vahelaed, katus, vaated, 3D mudel) Hinna sees hoone tugevusarvutused ja vajalike liimpuitu, sarika ja puitsil ... Rohkem
Keskmine hinnang: 4.9 Veel 4 pilti

ID48870 Pakkuja profiil	1 350€ Ei ole KMKR	Ei ole KMKR	19.08.2022	Vestlus (0)
Pakkumise kirjeldus: Ehitusprojekt eelprojekti staadiumis ehitisregistrile esitamiseks Pakkumishind sisaldab: Seletuskiri,Korruste plaanid, Katuse plaan,Hoone lõige, Hoone vaated, Avatäidete joonised, jm asjakohased vajalikud joonised, Asendiplaan Vajalik geoalus mis tuleb eraldi tellida Kooskõlastused ehitusloa saamiseks Ehitusloa taotluse esitamine ehistisregistrisse ... Rohkem
Keskmine hinnang: 4.8 Kliendid soovitavad: 5x Veel 22 pilti

Küsimused hanke korraldajale

Küsimus:

ID52246 12.08.2022 21:11

Kas olete kaalunud betoonpõrandat? Saaks töökindlama lahenduse ja jääks see põrandaaluse jaheda õhuga tuulutamine ära.

Teavita reeglite rikkumisest

Korraldaja vastus: 12.08.2022 21:57

Oleme kaalunud, aga ei soovi. Betoon tuleb sissekäigu koridori , saunaruumi ja tehnoruumi vesipõrandaküttega. Vundamendi perimeeter on juba laotud ja ülejäänud plokimaterjal on olemas.

Teavita reeglite rikkumisest

Küsimus:

ID58268 13.08.2022 10:39

Tere, kas õigesti sain aru et soovite konstruktiivne projekti ehitamiseks? Kas on võimalus lisada seletuskiri?
Kas on eriosade projektid millega arvestada?
Soovitavad tööd:
1. Vundamenti lahendus, plaan +koormused
2, puitkarkass maja konstruktiiv+ sõlmed

Teavita reeglite rikkumisest

Korraldaja vastus: 13.08.2022 11:04

Need on jah, soovitud tööd. Valmis asju (vermid, talad jne) ei kasuta. Kõik tehakse koha peal saematerjalist. Materjaliks on eri pikkustega (4-6m) ristlõikega 50x150 mm saematerjal.

Teavita reeglite rikkumisest

Küsimus:

ID33328 15.08.2022 08:59

Tere. Küsimused vundamendi kohta. "Vundamendi perimeeter on laotud" Kas oleks võimalik täpsustada: Kui lai on perimeetri vundamenditaldmik ( juba ehitatud )ja kuidas ta armeeritud on? Maja on ca 10 m lai ja vundamendile tulevad päris suured koormused. Millisest plokist on laotud vundament ( fibo, columbia, ploki laius, ... )? Kui sügaval maapinnast ( taldmiku alumine tasapind ) asetseb juba valmis vundament, kas 1.5m , 1.2 m või kõrgemal? Lahendamist vajavad eelkõige siis siseseinte alla jäävad vundamendid, korstna vundament ja sidumine juba olemasoleva, laotud vundamendiga?
Puitkarkass. Kas puitkarkassi ehitusjoonised tuleks lahendada põhiprojekti staadiumis ( põhilised ristlõiked, sammud, .... )või tööprojekti staadiumis, st. detailsed tööjoonised ehitajale kus on ära näidatud ka puitkonstruktsioonide liited? Kas siia oleks võimalik üles laadida joonised koos mõõtudega ja konstruktsiooni tüübid? Kas puitmaterjali valikus on ainult ristlõige 50x150 mm. "Materjaliks on eri pikkustega (4-6m) ristlõikega 50x150 mm saematerjal."

Teavita reeglite rikkumisest

Korraldaja vastus: 15.08.2022 09:14

Tere!

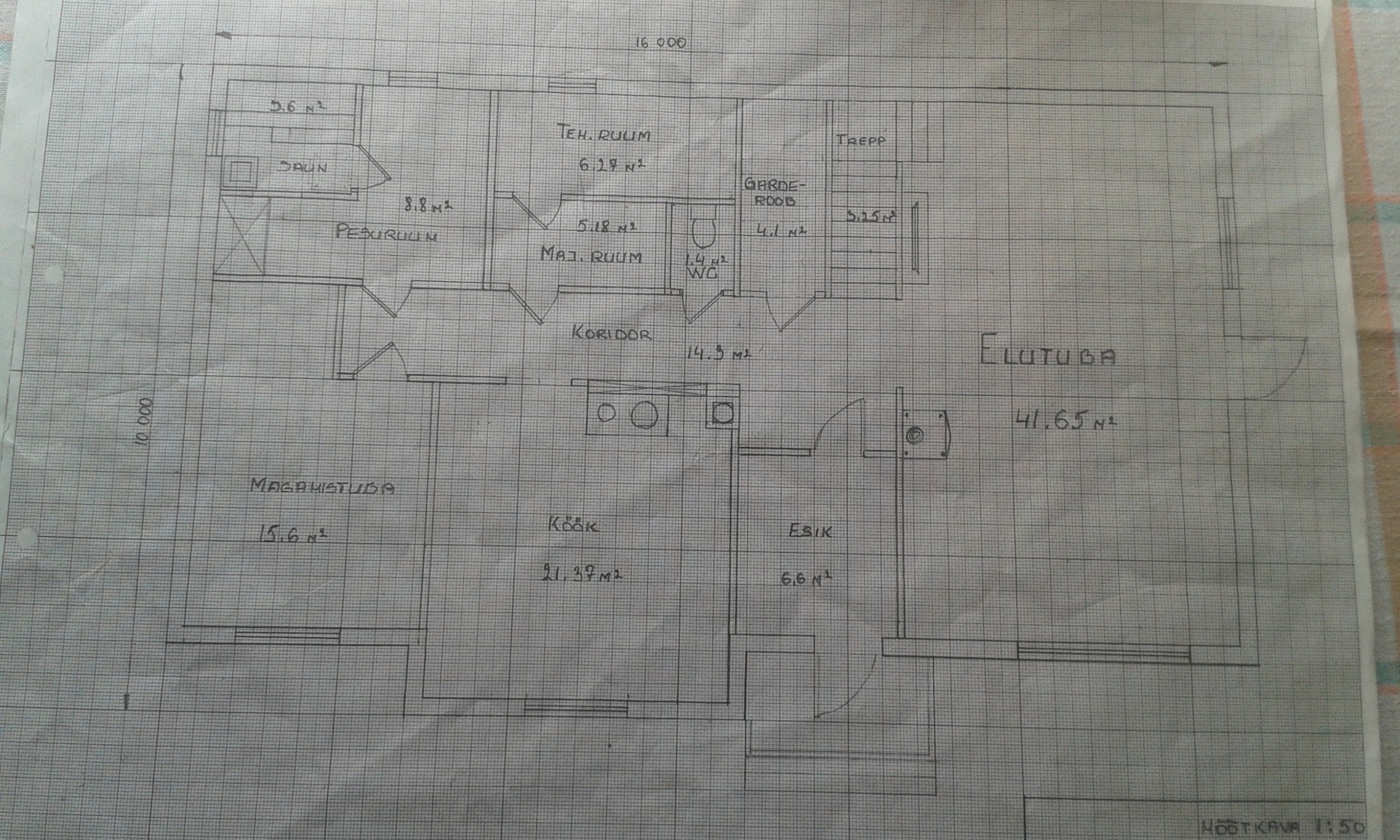

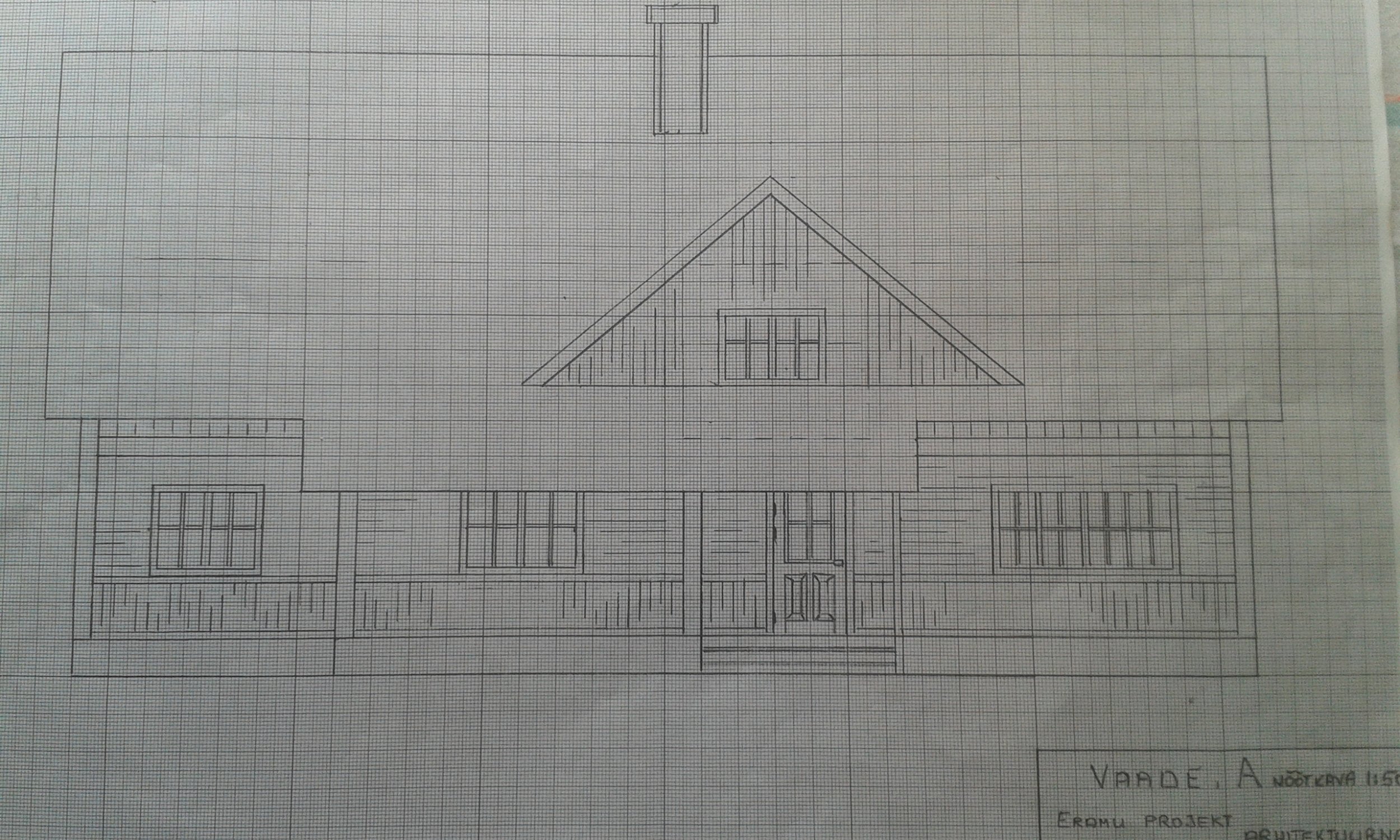

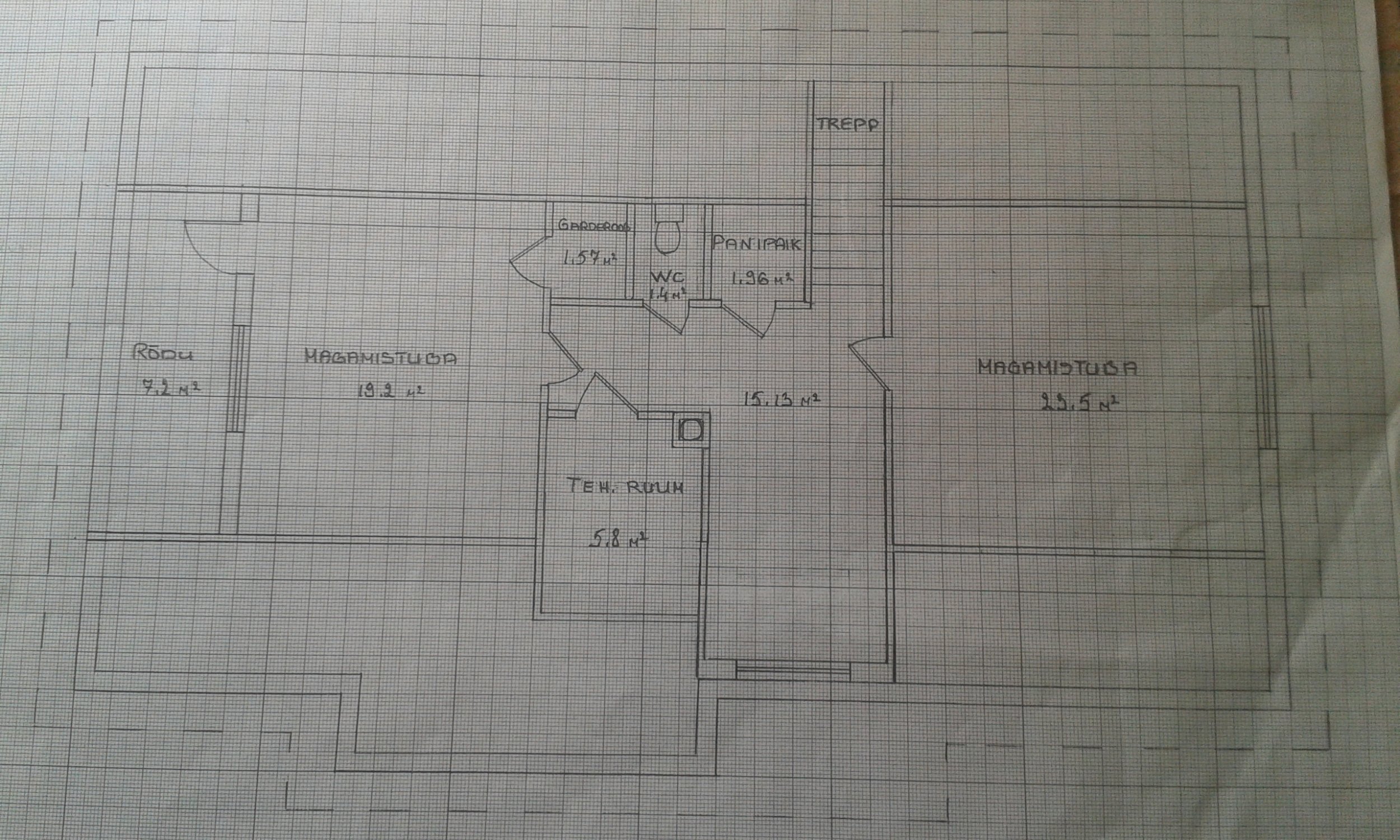

Joonisel on 1 mm = 10 cm.
Vundment on laotud fibo taldmikuplokist. Armeeritud on kolme 10 mm armatuuriga piki suunas, risti 35 cm sammuga. Kaevatud on 1,2 m sügavune kraav, täidetud killustikuga 16-32. Maasse jääb taldmik + kolm rida plokke, maa peale 2 rida. Vaja on jah vahevundamnedi plaani koos tuulutusavade, talade toestusega jms.
Puitkarkassi tööjooniseid on vaja jah, milel järgi ehitada. Põhikarkass on 50x150, on veel 50x50 ja 50x100 ja roovituseks on 32x150 .

Teavita reeglite rikkumisest

Küsimus:

ID33328 15.08.2022 09:47

Tere ja tänud! Seega on taldmiku alumine tasapind maapinnast ca 800 mm sügavusel ja vundament tuleb soojustada kogu välisperimeetri ulatuses. Maapinna külmumispiir on Jõgeval keskmiselt 1.45 m; kord 50 aasta jooksul 2.05 m. Maapealse osa vundamendile tuleb valada ka korralik armeeritud betoonvöö. Seina põhikarkass on ristlõikega 50x150 mm ( avapostid ilmselt laiemad ) aga põrandatalad, vahelaetalad ja sarikad peavad olema kindlalt suurema ristlõikega.

Teavita reeglite rikkumisest

Korraldaja vastus:
Hanke korraldaja ei ole küsimusele veel vastanud
