DEVI vannitoa põrandakütte termostaadi vahetus

• Pakkumiste tegemine
  kuni 23.09.2025
• Võitja valik kuni
  30.09.2025
• 3 Töö teostamine
  ja hinnang

Töö sisu

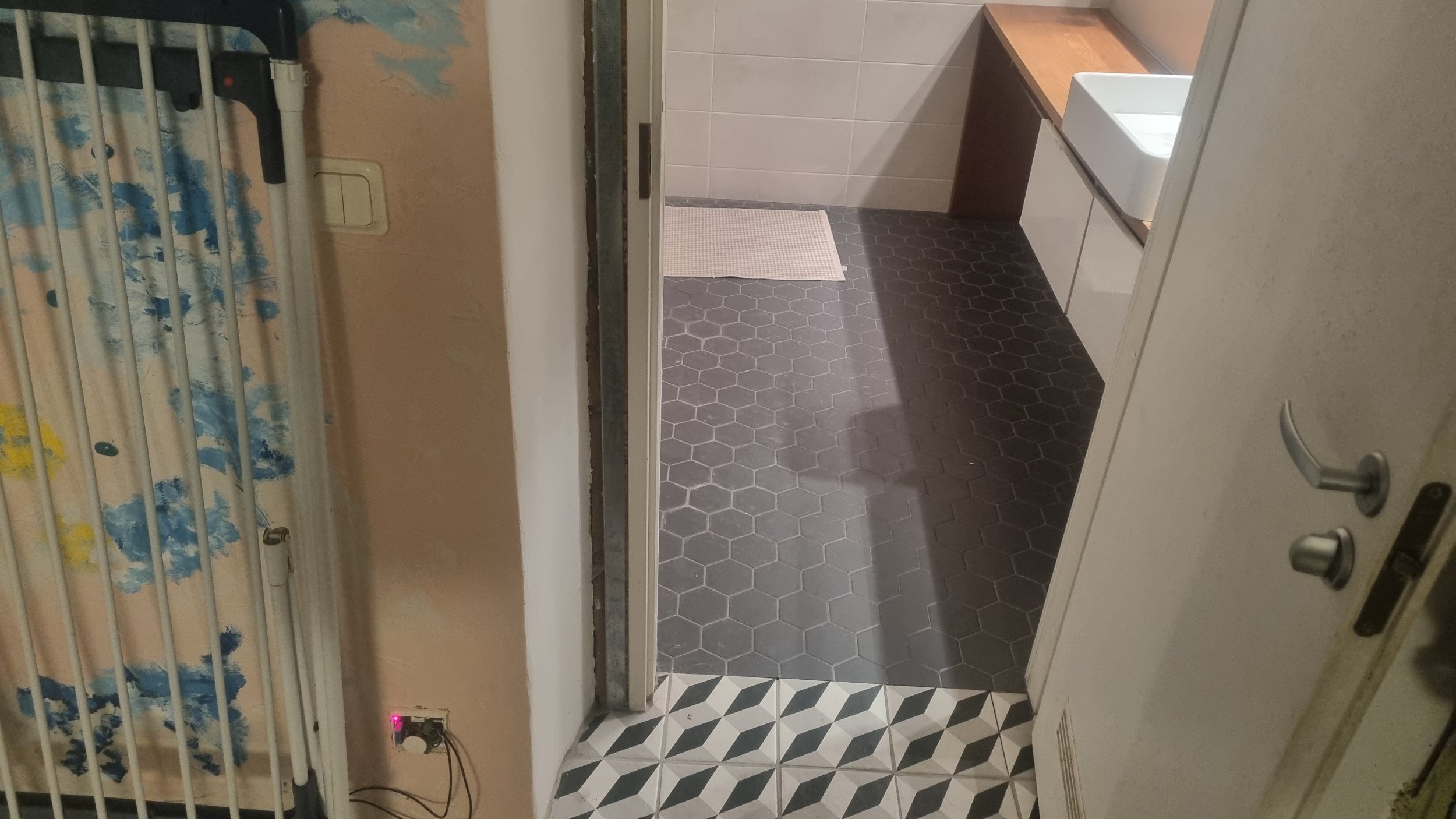

Hey, soovin leida litsentseeritud elektrik, kes vahetaks välja ca 20 m2 vannitoa põrandakütte termostaadi DEVIreg 130. Asukoht: Tallinn. Töö teostamise aeg: Kokkuleppel. Töö hind: Kokkuleppel.


Võimalik tööjuhend (loodud kasutades AI -d):

Vajalikud tööriistad ja vahendid:

Kruvikeeraja (tavaliselt lame + ristpea)

Tangid / juhtmete koorija

Uus andurikaabel (DEVI originaal)

Multimeeter (kontrollimiseks)

Väike taskulamp

Marker või teip juhtmete märgistamiseks



---

Samm-sammuline juhend

1. Lülita vool välja

Leia kilbist see rühm, kus vannitoa põrandaküte on.

Keera kaitselüliti välja ja veendu, et vool on maas (proovi kontrollida faasi indikaatori või multimeetriga).



---

2. Võta termostaat seinast

Keera termostaadi esipaneel ettevaatlikult lahti (DEVIreg 130-l tuleb nupp eest ära tõmmata ja seejärel saab kruvid kätte).

Tõmba kogu termostaadi plokk seinast välja nii, et juhtmed on nähtaval (nagu sul pildil).



---

3. Leia andurikaabli juhtmed

Põrandasensor (andur) on tavaliselt õhuke kahe sooneline kaabel (tihti must või valge).

Termostaadil on selle jaoks tähistatud klemmid (tavaliselt “NTC”, “Sensor” või märgistatud numbritega 6–7).

Tee foto olemasolevast ühendusest (hiljem hea vaadata).



---

4. Eemalda vana kaabel

Keera klemmi kruvid lahti.

Tõmba vana anduri kaabli otsad klemmidest välja.

Kui anduriputke sees on vana kaabel kinni või katki, võib seda olla raske kätte saada. (Andur on paigaldatud kõrge temperatuuritaluvusega torusse, mis läheb põrandasse).



---

5. Paigalda uus kaabel

Tõmba uus andurikaabel läbi samast torust põrandasse.
⚠️ Kui kaabel ei liigu, kasuta abiks juhtmetõmbelinti või peenikest vedru.
Kui toru on betooni sees kinni ja vana andurit välja ei saa, võib uue anduri tuua ka põrandapinna pinnale plaadi vahelt (see on hädalahendus, aga töötab).

Koori kaabli otsad (ca 5 mm paljaks).

Keera juhtmed vastavatesse klemmidesse tagasi (pole vahet, kumb juhe kumma alla läheb – anduril polaarsust ei ole).



---

6. Kontrolli ühendust

Veendu, et juhtmed on kindlalt kinni.

Kontrolli multimeetriga, et anduril on takistus (tavaliselt 10–20 kΩ toatemperatuuril, täpne väärtus kirjas anduri juhendis).

Pane termostaat tagasi karpi ja kinnita.



---

7. Lülita vool sisse ja testi

Keera kilbist vool tagasi sisse.

Pane termostaat soovitud temperatuurile.

Oota, et põrand hakkab tasapisi soojenema. Uus andur hakkab kohe õigesti mõõtma.



---

Tähtsad märkused:

Ära kunagi ühenda anduri juhtmeid faasi või nulliga – need käivad ainult sensorisisendisse.

Kui vana kaablit ei saa kuidagi torust kätte, tuleb jätta see sinna ja panna uus andur kas teise kohta põrandasse (vajab plaatide lõhkumist) või kasutada seinaandurit (pole nii täpne).

Kui põrand läheb ikka liiga kuumaks/leigeks, võib viga olla ka termostaadis endas, mitte ainult anduris.






Ühendusskeem

-------------------------
| DEVIreg 130 klemmid |
| |
| [1] ~230V FAAS (L) | <-- kilbist tulev faas
| [2] ~230V NULL (N) | <-- kilbist tulev null
| [3] KÜTTEKABEL FAAS | --> põrandakütte kaabel (L)
| [4] KÜTTEKABEL NULL | --> põrandakütte kaabel (N)
| |
| [6] SENSOR | <-- põrandasensori juhe
| [7] SENSOR | <-- põrandasensori juhe
-------------------------

⚠️ Sensoril (NTC anduril) pole polaarsust → vahet pole, kumb juhe läheb 6 või 7 alla.


---

Sammud skeemi järgi:

1. Lülita vool kilbist välja.


2. Ühenda uus sensorkaabel klemmidesse 6 ja 7.


3. Koori ainult ca 5 mm vaske paljaks, et juhtmed ei läheks kokku.


4. Kinnita kruvid tugevalt, aga ära keera liiga kõvasti, et juhe katki ei läheks.


5. Kontrolli veelkord, et faas/ null / küttekaablid on õigetel kohtadel.


6. Lülita vool tagasi sisse ja testi.
